Simcenter FLOEFD

NX, Solid Edge, CATIA ve Creo’da akışkan akışını ve ısı transferini daha önce değerlendirerek geliştirme sürecini kısaltmaları için tamamen CAD’e gömülü CFD yazılımından yararlanın.

Simcenter FLOEFD

otomatik akışkan hacmi algılama ve otomatik çözüm ağı oluşturma teknikleriyle doğrudan CAD geometrisi üzerinde çalışmak üzere tasarlanmıştır. Benzer CFD programlarının aksine, simülasyon modelini basitleştirmeye gerek kalmadan karmaşık geometrilerin simülasyonları gerçekleştirilebilir.  SmartCell teknolojisi sayesinde birçok katı ve sıvı bölgeyi tek hücrede modellemek mümkündür. Ayrıca, yüksek sıcaklık değişimine veya akışın hızlandığı bölgelere otomatik çözüm ağı iyileştirmesi yapabilir. Bu teknoloji ile tasarım mühendislerinin veya uzman olmayan kişilerin tasarım sürecinin başlarında güvenilir bir şekilde CFD analizleri yapmasına olanak sağlar.  Ayrıca deneyimli simülasyon mühendislerinin çok çeşitli CFD problemleriyle başa çıkmasına yardımcı olacak şekilde hızlı ve verimli bir yazılımdır.

Neden FLOEFD?

Simcenter FLOEFD, CAD yazılımlarıyla entegre çalışabilen bir tasarım odaklı CFD programıdır. Çeşitli fizik modelleri sunarak mühendislerin tasarım sürecinde CFD simülasyonları gerçekleştirmesine ve tasarımı optimize etmesine imkan sağlar. Bu şekilde, tasarım ve optimizasyon süreçlerini %65 ila %75 arasında iyileştirerek daha verimli tasarımlar oluşturulmasına olanak tanır.

Cad Gömülü

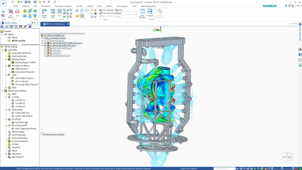

CAD'e gömülü CFD simülasyon yazılımımız, mühendislerin CAD tasarım ortamında akışkan akışı simülasyonu ve ısı transferi analizi yapmalarını sağlar. Sezgisel bir arayüze sahiptir ve kritik olarak CAD geometrisini doğrudan kullanır. Bu da CAD veri çevirisinin zaman yükünü ortadan kaldırır. Ayrıca mühendislerin birden fazla tasarım çalışması yürütmesine ve geometride veya çalışma sınır koşullarında yapılan değişikliklerin performansı nasıl etkilediğini görmek için sonuçları değerlendirmesine olanak tanır. Bu, simülasyon sonuçlarını daha iyi karar verme için geliştirme aşamasında daha erken kullanılabilir hale getirir ve diğer CAD odaklı mühendislik işlevleriyle daha sorunsuz iletişimi destekler.

CAD'de elektronik termal ve termo-mekanik analiz
Simcenter FLOEFD, termal mühendislerin ve tasarımcıların CAD ortamında çalışarak termal tasarımı hızlandırmalarını sağlar - elektronik soğutma simülasyonundan termo-mekanik stres analizine kadar. Öne çıkan özellikler arasında baskılı devre kartlarının (PCB'ler) termal analizi için basit, ayrıntılı (katmanlı) ve açık bakır izine kadar tasarım aşamasına uygun seçenekler bulunmaktadır. Hesaplama açısından verimli bir modelleme ağı montaj yaklaşımı olan SmartPCB seçeneği, elektro-termal ortak simülasyon görevlerini ve termo-mekanik stres analizini de destekleyen termal modelleme için doğruluktan ödün vermez. Simcenter FLOEFD EDA Köprüsü, tüm büyük EDA yazılım dosya formatlarından kolay PCB veri aktarımını destekler. 2-Resistör, ağ montajı ve ayrıntılı modeller dahil olmak üzere paket modelleme seçenekleri. Paket Oluşturucu yardımcı programını kullanarak bunları tüm dahili geometrik öğelerle birlikte sadece birkaç dakika içinde oluşturmak mümkündür. Diğer yetenekler arasında en yüksek doğruluğu elde etmek için geçici modelleme ve ölçüm kalibrasyonu (Simcenter Micred T3STER ile) bulunmaktadır. Ayrıca, BCI-ROM teknolojisi, elektrotermal devre simülasyonu ve sistem simülasyonu araçlarında kullanılmak üzere 3D analizden indirgenmiş sipariş modelleri oluşturmanıza olanak tanır.

Parametrik Çalışma

Simcenter FLOEFD pratik ve kullanıcı dostu parametrik çalışma özelliklerine sahiptir. Geometrik değişikliklerden operasyon koşullarına kadar birçok parametre optimize edilebilir ve en verimli senaryonun Simcenter FLOEFD tarafından bulunması sağlanabilir. Parametrik çalışmalar arasındaki sonuçlar pratik ve kullanılabilir ara yüzü sayesinde birbirleri arasında karşılaştırılabilir. Optimizasyon sonucunda elde edilen grafikler, sıcaklık veya hız dağılımları gibi sonuçlar aynı arayüz üzerinde değerlendirilebilir, optimizasyon sonucu elde edilen verimli model kolaylıkla bulabilir. Simcenter FLOEFD programı içerisinde 3 temel optimizasyon metodu vardır. Bunlar;

  • ‘What If’ en iyi çözümün kullanıcı tarafından bulunması hedeflemektedir. Tanımlanan parametre ışığında simülasyon haritası çıkararak optimizasyon işlemini gerçekleştirir.
  • ‘Goal-Based’ optimizasyonu, en iyi tasarımı bulmak için tek bir girdi değişkeni için bir dizi varyasyon kullanarak çalışır.
  • ‘Design of Experiments ’ (DOE), bir dizi tasarım değişkeni için analiz matrisi belirlemenize ve ardından tasarım noktaları matrisi çözmenize olanak tanır. Ardından ‘Responce Surface’ yöntemini kullanarak optimum tasarımı bulmanızı sağlar.

LED termal yönetimi, doğru aydınlatma performansının sağlanması ve güvenilirlik için önemlidir. Simcenter FLOEFD CAD gömülü CFD yazılımı, aydınlatma ürünü tasarım mühendislerinin armatür termal tasarımlarını erkenden ve geliştirme boyunca keşfederek yeniden dönüşleri önlemesini sağlar. Simcenter FLOEFD LED modülündeki özel yetenekler arasında LED'lerin birleşik termal-elektriksel ve fotometrik modellemesi ve kendi LED modellerinizi içe aktarma yeteneği bulunmaktadır. Bir armatüre monte edilen LED için ileri akım altında çalıştırıldığında doğru LED bağlantı sıcaklığını ve sonuçta ortaya çıkan çalışma ışığı çıkışını (sıcak lümen) tahmin etmek için LED bileşen termal davranışını ayrıntılı olarak modelleyebilirsiniz.

Benzersiz bir şekilde Simcenter FLOEFD simülasyonu, Simcenter Micred T3STER'dan RC-ladder kompakt termal model için ölçüm verileri ve Simcenter Micred LED Tester'dan optik karakterizasyon verileri ile birleştirilerek sistem seviyesi çalışmalarında kullanılmak üzere en yüksek doğrulukta test verisi tabanlı LED modeli sağlanabilir.

LED modülü, cam gibi yarı saydam katılarda radyasyonun emilimini ve saçılmasını simüle etmek için Monte Carlo radyasyon modellemesini desteklemenin yanı sıra kırılma ve speküler yansımanın dalga boyu bağımlılığına etkilerini de dikkate alır. Otomotiv aydınlatması ve diğer zorlu uygulamalar için yoğuşma modellemesi, mühendislerin ince film yoğuşmasının karmaşıklığını, buharlaşmayı, buzlanmanın etkilerini ve nemdeki değişiklikler için su emilimini modellemelerini sağlar.

Ürünümüz hakkında daha detaylı bilgi almak için uzmanlarımızla iletişime geçebilirsiniz.
