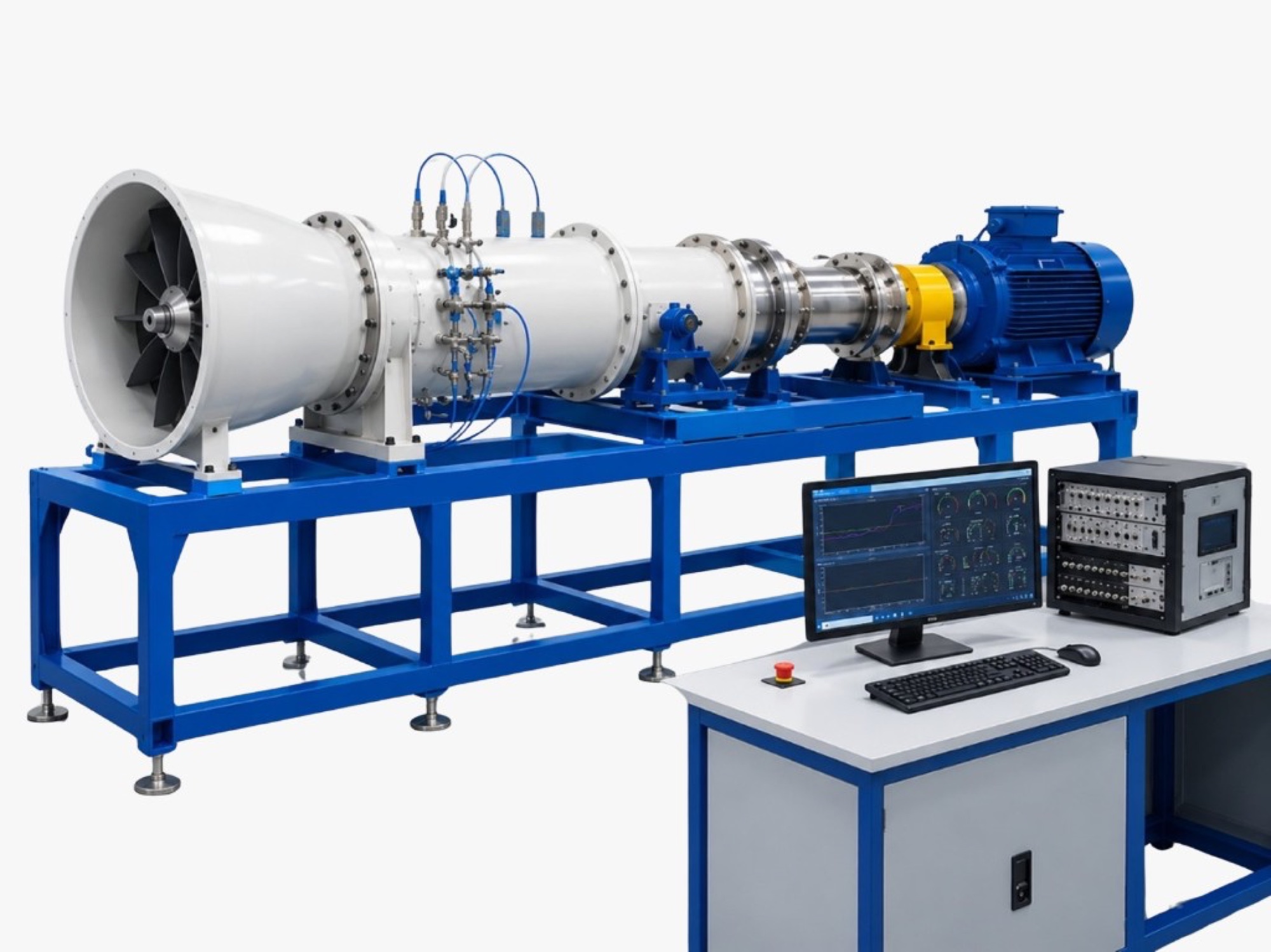

Fan Test Sistemi
NAVİST Mühendislik; fan test düzeneklerinin mekanik tasarımı, sonlu elemanlar analizleri (FEA), hesaplamalı akışkanlar dinamiği (CFD) analizleri, tüm elektronik ve enstrümantasyon altyapısının (basınç tarayıcılar, özel problar, rake sistemleri vb.) oluşturulması, imalatı, montajı ve devreye alınmasını anahtar teslim olarak gerçekleştirmektedir. Tasarım sürecinde emiş ve egzoz akış hatlarının performansı CFD analizleri ve akış hattı optimizasyonu ile en üst seviyeye çıkarılırken; yüksek dönme hızları ve aerodinamik yükler altındaki yapısal bütünlük ve rotor dinamiği FEA analizleri ile doğrulanmaktadır.
Fan kademelerinin verimlilik, akış kararlılığı, basınç oranı, stall/surge sınırları ile gürültü ve titreşim davranışlarını hassasiyetle simüle eder ve ölçer. Başta havacılık ve savunma sanayii olmak üzere; havacılık motorları, turbo fan sistemleri ve endüstriyel fan çözümlerinin geliştirme, doğrulama ve kalifikasyon süreçlerinde kullanılmaktadır.
Belirleyici mühendislik problemi: performans ve gürültünün birlikte ölçülmesi
Her test sistemi; hedef fan kademe sayısı (tek veya çok kademeli), dönme hızı (RPM), güç ve tork gereksinimleri, küçültülmüş ölçek (scaled) veya tam ölçek (full-scale) boyutlandırmalar ve ilgili standartlar doğrultusunda projeye özel olarak geliştirilmektedir. Modüler test odası ve mil altyapıları, yüksek hassasiyetli basınç ve sıcaklık rake sistemleri, optik ve aeroakustik ölçüm entegrasyonları ve otomasyon çözümleri müşteri ihtiyaçlarına göre sisteme entegre edilebilmektedir.
Sistem Kabiliyetleri
- Küçültülmüş ölçekli (scaled) veya tam ölçekli (full-scale) tek ve çok kademeli fan test altyapısı sunulur.
- Farklı fan geometrilerine, kademe sayılarına ve güç seviyelerine kolayca uyum sağlayan modüler bir tasarım yapısı sağlanır.
- Fanların aerodinamik verimlilik, basınç oranı, akış kararlılığı ve aeroakustik performans karakteristikleri hassasiyetle belirlenir.
- Basınç tarayıcılar, sıcaklık/basınç rake sistemleri ve özel probları içeren entegre enstrümantasyon altyapısı sunulur.
- Yüksek dönme hızlarında rotor dinamiği, titreşim ve sıcaklık parametreleri için gelişmiş emniyet ve izleme sistemleri kullanılır.
- Hassas devir/güç kontrolü ve kullanıcı dostu test yazılımları ile tam otomatik test icrası gerçekleştirilir.
Sizden öğrenmemiz gerekenler
Sistemin doğru boyutlandırılabilmesi için aşağıdaki bilgilere ihtiyaç duyarız. Bu bilgiler henüz netleşmemişse, belirlenmesinde de destek veriyoruz.
- Fan tipi: Eksenel, Radyal veya çapraz akışlı
- Fan çapı ve tahmini debi aralığı
- Hedeflenen basınç artışı aralığı
- Akustik ölçüm gerekli mi, hangi standarda göre
- Ölçümde beklenen doğruluk seviyesi
- Test odası için ayrılabilecek alan ve tavan yüksekliği
- Mevcut elektrik altyapısı
- Sistemin hangi fan boyut aralığını kapsaması gerektiği
