TwinMesh, pozitif deplasmalı pompa, kompresör, expander gibi döner makinaların hızlı ve güvenilir CFD analizleri için geliştirilmiş özel bir düzenli mesh oluşturma aracıdır. ANSYS CFX yazılımı ile birlikte kullanılır ve simulasyonlardan gerçekçi ve güvenilir sonuçları hızlıca almanızı sağlar.

Hız

Twinmesh pozitif deplasmanlı pompa, kompresör gibir döner makinelerinin ANSYS CFX yazılımı ile CFD analizi için mesh oluşturur ve iş akışını sağlar. Girift yapılı geometrilerin mesh oluşturma işlemini haftalar mertebesinde saatler mertebesine düşürür.

Güvenilir

Twinmesh yüksek çözünürlüklü ve kaliteli mesh yapısı sunar, interpolasyon hatalarını ortadan kadırır ve ANSYS CFX’de bulunan tüm fizik modellerinin kullanımına izin verir

Verimli

Twinmesh ile yapılan meshler, minimum eleman sayısı ile maksimum sayısal kaliteyi sağlayarak zaman bağlı CFD analizlerinde yüksek doğruluk sağlar.

Demo Talep Et

Daha İyi Tasarım

Tasarımınızı ve içinde olup biten fiziksel olayları daha iyi anlayarak performans verimliliğini ve dayanıklılığını arttırın

Hızlı Esneklik

Analiz ve tasarım sürecinizi kısaltarak, prototip aşamasına en kısa sürede geçin.

Yenilik Odaklı

Tasarımınızın detayları hızlıca değiştirerekyenilikçi tasarımlar yapın, daha verimli sonuçlara ulaşın.

Azalan Maliyet

Fiziksel prototipler üzerinde zaman alan incelemeler yerine bilgisayar destekli simülasyon ile geliştirme maliyetlerini düşürün.


Daha Verimli
İş Akışı

  • Kolay ve sezgisel GUI
  • Meshler arasında tam otomatik arayüz oluşturma
  • Tam otomatik 2D ve 3D mesh üretimi
  • ANSYS CFX ile çalışacak dosya türünün dışa aktarımı
  • Kullanıcı işlevlerinin derlenmesi gerekmez
  • Maksimum Esneklik

  • Mevcut CAD verilerinin veya nokta koordinatlarının içe aktarılması
  • Kolay geometri ölçeklendirme
  • Eksenel boşluklar için mesh oluşturma seçeneği
  • Farklı mesh türlerini dışa aktarma seçenekleri

  • Mesh Kontrol ve Mesh Kalitesi

  • Ağ boyutu ve ağ çözünürlüğünün tam kontrolü
  • Sınır tabakası oluşumu ve iyileştirmeler
  • Gelişmiş mesh algoritmaları
  • Mesh kalite kontrolü için çeşitli araçlar

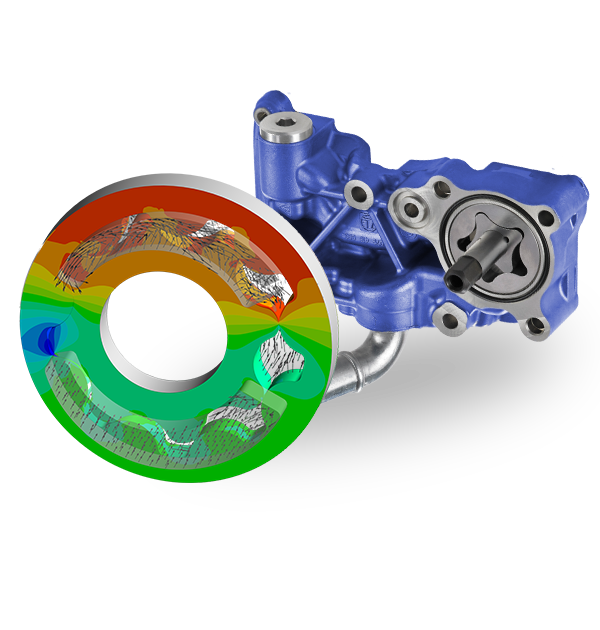

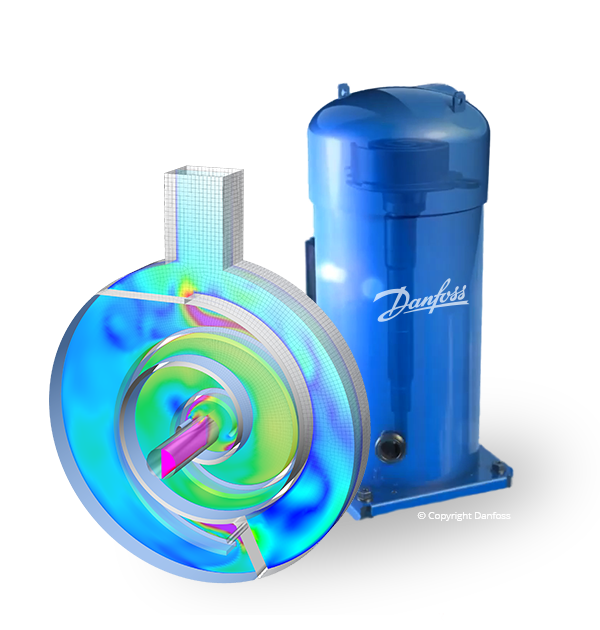

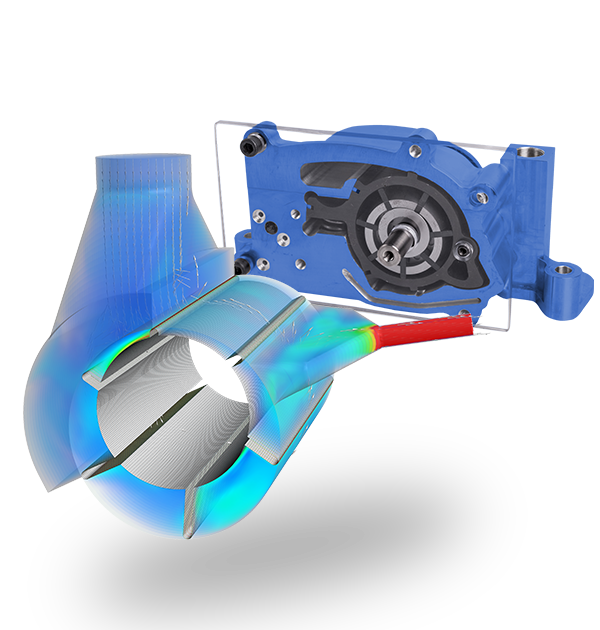

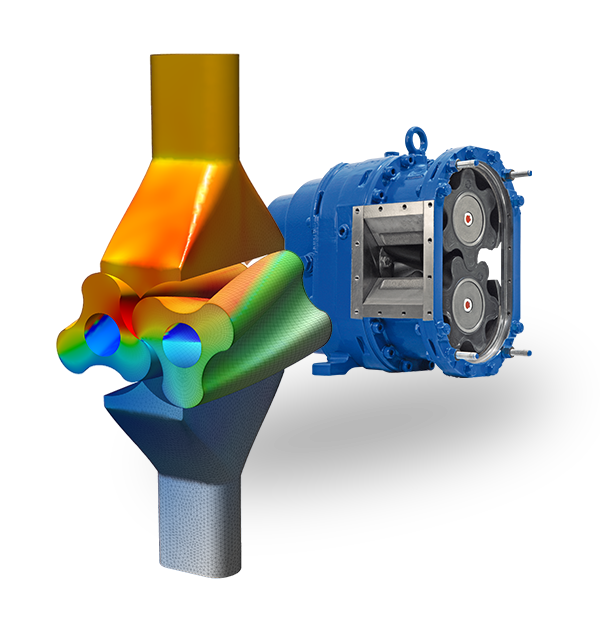

  • TwinMesh is available for these PD Machines

    Kolay İçe Aktarım

    Twinmesh’te rotor ve muhafaza formlarının programa aktarımı IGES formatı veya CSV dosyaları aracılığı ile gerçekleştirilir. Bu formlar aktarıldıktan sonra rotor pozisyonunun X ve Y eksenine göre kolayca ayarlanabilir. Eğer gerekirse Twinmesh, rotor meshleri arasında otomatik olarak arayüz oluşturacaktır.

    Image TwinMesh Geometry View

    Image TwinMesh Mesh View

    HexaHedral Mesh Otomatik Üretimi

    Sonraki adımdaTwinmesh, kullanıcı tarafından tanımlanan tüm dönüş açıları için Hexahedral mesh oluşturur. Twinmesh kendi içerisinde özel düzeltme algoritmaları kullanarak küçük mesh elemanlar ile büyükelemanlar arasına yumuşak geçişlere dikkat ederek homojen eleman dağılımı uygular.


    Kolay Dışa Aktarım

    Sayısal kalitenin son kontrolünden sonra mesh yapıları 3-Boyutlu ve 2-Boyutlu olarak dışa aktarılabilir.Twinmesh’in dışa aktarım verileri ANSYS CFX’tetransient akış için bütün gereksinimleri karşılamaktadır. Twinmesh’te tek fazlı ve çok fazlıCFD ve CHT simülasyonları ANSYS CFX’te gerçekleştirilebilir.

    screenshot_quality_check_before_export

    Works seamless with

    ANSYS_Logo

    Direct Export to ANSYS CFX

    TwinMesh is fully optimized for CFD analysis using leading ANSYS CFD software. It exports mesh data in ANSYS CFX format and ready-to-run input files for ANSYS CFX.


    Built on Years of ANSYS Expertise

    TwinMesh is developed by CFD experts from CFX Berlin Software GmbH, a certified ANSYS Channel Partner from Germany for almost twenty years now.
